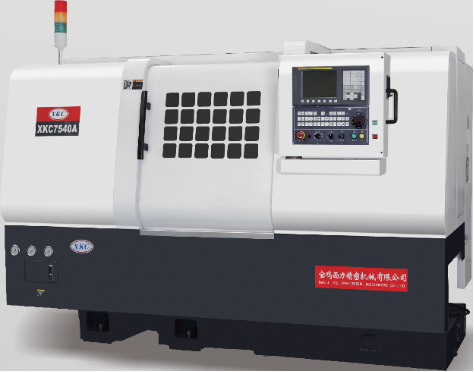

7540A
系列斜床身精密數控車床
高 精 度 主 軸
機床采用套筒式主軸，日本超高精密主軸軸承，保證主軸的高剛性和持久精度 ， 主軸跳動<3μm。
高 效 率 加 工
機床主軸最高轉速4500轉/分鐘，X、Y軸快移速度可達24米/分鐘?？梢耘渲米詣铀土蠙C(jī)，實現高速、高效自動化加工 。
床 身 結 構
高剛性密烘鑄鐵45°整體斜床身結構，排屑流暢，結構緊湊，造型美觀。
高 精 度 進 給
進給各軸全伺候驅動，采用日本THK高精度滾珠絲杠，保證加工精度及長時間的精度保持，進給各軸重復定位精度<±1.5μm。
液 壓 刀 塔
采用高精度液壓刀塔，刀位數多，換刀高速、平穩、準確，大幅度節約加工時間 。
液 壓 尾 座
液壓式尾座，尾座導軌可拆卸，配置靈活,大大提高了軸類零件的加工精度和效率大幅度節約加工時間 。
強 力 切 削
高轉速、高精度液壓回轉缸，精密筒夾和高剛性精密動力卡盤配置，提高了韌性 材料切削和強力切削的能力 。
數 控 系 統
采用FANUC數控系統,使機床具有高穩定性 。
機床規格參數
項目ITEM | 7540A | |
加工能力 Capacity | 最大的回轉直徑 Max. swing diaover bed | φ430mm |
滑板上面最大的回轉直徑 Swing over cross slide | φ300mm | |
最大加工直徑 Max process diameter | φ300mm | |
最大加工長度 Max process length | 520mm | |
主軸 Spindle | 主軸最高轉速 Max spindle speed | XKC7540A/C:50-4500rpm |
主軸通孔直徑 Spindle through hole diameter | φ57mm | |
主軸可通過棒料直徑 Through hole diameter | 筒夾(Collet chuck): φ42mm 卡盤(Chuck): φ45mm | |
主電機 Main motor | Servo Motor 11KW/15KW | |
刀塔 Turret | 刀塔形式 Turret type | 液壓刀架Hydraulic turret |
刀位數 Number of stations | 12 | |
刀具尺寸 Tool size | 20×20/φ32mm | |
尾座 Tailstock | 尾座錐孔形式 Tailstock quill taper hole | MT NO.5 |
套筒直徑 Tailstock quill travel | φ90mm | |
套筒行程 Tailstock quill travel | 90mm | |
快移速度 Rapid feed | X/Z軸快進速度 Axis traverse | 24m/min |
X/Z進給電機 Feed motors | 伺服1.8/2.5KW | |
X/Z軸行程 X/Z Axis travel | 220/600mm | |
C軸(僅7540C) | 最小控制角度 Min. control angle | 0.001°(Bzi編碼器) |
其它 Others | 中空液壓卡盤 Chuck | 8" |
中空液壓缸 Rotating hydraulic cylinder | 6" | |
電源容量 Power capacity | 15KVA | |
機床尺寸(長×寬×高) Floor Space | 2700×1650×1780mm | |
機床重量 Mass of machine | 約3500kg about 3500kg | |
